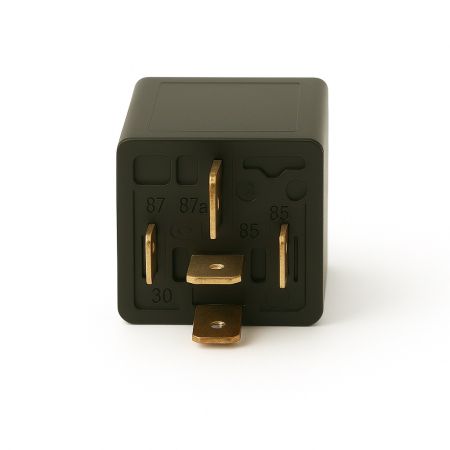

Releu 82003697

Releu Bosch pentru distribuție sigură a curentului

Releu 82003697 este un releu Bosch de înaltă performanță, conceput pentru comanda circuitelor cu consum mare de curent pe tractoare și utilaje agricole. Funcționează la 12 V DC și suportă până la 30 A, fiind potrivit pentru iluminare auxiliară, ventilatoare, pompe sau alte consumatoare electrice.

Elementul distinctiv al acestui model este ieșirea dublă 2 x 87, care permite alimentarea simultană a două circuite independente. Pentru o instalare corectă, este important să verificați configurația celor 5 poli și dacă aplicația dumneavoastră necesită ieșire dublă.

Rol și utilizare pe tractoare și utilaje

În instalațiile electrice agricole, un releu corect ales protejează comutatoarele din cabină și reduce solicitarea cablajului, preluând curentul mare direct pe contactele sale. Modelul 82003697 este recomandat atunci când aveți doi consumatori paraleli (de exemplu două proiectoare sau două circuite de ventilator) și doriți o distribuție mai echilibrată a curentului.

Folosirea unui releu fără ieșire dublă în astfel de aplicații poate forța un singur pin de ieșire, crescând riscul de încălzire a contactelor sau de cădere de tensiune. Cu 2 x 87, sarcina se împarte mai eficient, iar funcționarea rămâne stabilă în condiții de lucru solicitante.

Construcție și montaj

Releul Bosch 82003697 are o construcție robustă, gândită pentru vibrații și utilizare intensivă pe utilaje agricole. Este proiectat pentru montaj direct în soclu și nu include suport integrat, însă permite utilizarea unui suport opțional atunci când configurația instalației o cere.

Cu o greutate netă de doar 30 g, piesa se integrează ușor în panoul electric, fără a încărca mecanic prinderile. Conectorii standardizați ajută la înlocuirea rapidă în service sau în fermă, minimizând timpul de staționare al utilajului.

Caracteristici principale

• Tensiune de funcționare: 12 V DC
• Curent maxim admis: 30 A
• Conectori / ieșire: 5 poli, ieșire dublă 2 x pin 87
• Sistem de fixare: fără suport integrat (suport opțional disponibil)
• Greutate netă: 30 g

Detalii tehnice (tabel)

Specificație	Valoare
Tensiune	12 V DC
Amperaj maxim	30 A
Tip ieșire	Dublă (2 x 87)
Număr pini	5 poli
Montaj	În soclu, fără suport integrat
Greutate	30 g

Compatibilitate utilaje

Releul este utilizat pe game de tractoare și utilaje Case-IH, Deutz, Ford și New Holland, în aplicații unde este necesară comanda fiabilă a consumatorilor auxiliari. Pentru compatibilitate perfectă, verificați tipul soclului și schema pinilor, mai ales dacă instalația solicită ieșirea dublă.

Performanță și beneficii

Prin comutarea sigură a curentului și distribuția eficientă către două ieșiri, releul contribuie la reducerea pierderilor și la menținerea tensiunii stabile pe consumatori. Acest lucru se traduce prin lumini mai puternice, porniri mai sigure ale motoarelor electrice și protecție mai bună a circuitelor auxiliare.

• Eficiență sporită: alimentează două consumatoare simultan prin 2 x 87.
• Fiabilitate Bosch: contactare stabilă la sarcini de până la 30 A.
• Integrare facilă: conectori standard, montaj în soclu.

Avertizări și recomandări de instalare

Verificați întotdeauna orientarea pinilor și corespondența cu schema utilajului înainte de montaj. O conectare greșită a celor 5 poli poate duce la funcționare incorectă a consumatorilor sau la suprasolicitarea circuitului.

Se recomandă utilizarea de papuci electrici de calitate și sertizare corectă pentru a evita căderile de tensiune pe ieșirile 87. Dacă aplicația presupune curenți mari pe durate lungi, inspectați periodic soclul și contactele pentru urme de încălzire.

Întrebări frecvente (FAQ)

• Ce înseamnă 2 x 87? Releul are două ieșiri separate pe pinul 87, pentru alimentarea simultană a două circuite.
• Este potrivit pentru proiectoare auxiliare? Da, este ideal pentru două proiectoare sau două grupuri de lumini, când doriți distribuție mai bună a curentului.
• Are suport integrat? Nu, este pentru montaj în soclu; suportul poate fi adăugat opțional dacă instalația îl cere.

Releu 82003697 compatibil cu:

Compatibil cu marcă utilaj Case-IH:	Tip utilaj/tractor: 100 MXU, 110 MXU, 115 MXU, 115 Puma, 120 MXM, 125 MXU, 125 Puma, 130 MXM, 135 MXU, 140 MXM, 140 Puma, 150 Puma, 155 MXM, 155 Puma, 165 Puma, 175 MXM, 180 Puma, 190 MXM, 195 Puma, 210 Puma, 225 Puma, Maxxum 100, Maxxum 110, Maxxum 115, Maxxum 120, Maxxum 125, Maxxum 130, Maxxum 140
Compatibil cu marcă utilaj Deutz:	Tip utilaj/tractor: 2002 Intrac, 2003 Intrac, 4507, 4807, 5207, 6007, 6207, 6507, 6807, 6907, 7007, 7207, 7807, Agroprima 4.31, Agroprima 4.51, Agroprima 4.56, Agroprima 6.06, Agroprima 6.16, Agrostar 4.61, Agrostar 4.71, Agrostar 6.11, Agrostar 6.21, Agrostar 6.31, Agrostar 6.61, Agroxtra 3.57, Agroxtra 4.07, Agroxtra 4.17, Agroxtra 4.47, Agroxtra 4.57, Agroxtra 6.07, Agroxtra 6.17, DX3.10, DX3.30, DX3.50, DX3.60, DX3.65, DX3.70, DX3.80, DX3.90, DX4.10, DX4.17 Hopfen, DX4.30, DX4.50, DX4.57 Hopfen, DX4.70, DX6.05, DX6.10, DX6.30, DX6.50, DX7.10
Compatibil cu marcă utilaj Ford:	Tip utilaj/tractor: 3010, 4010, 4630, 5010, 5610, 8160, 8260, 8360, 8560
Compatibil cu marcă utilaj New Holland:	Tip utilaj/tractor: 575E, 675E, T6.120, T6.140, T6.150, T6.155, T6.160, T6.165, T6.175, T6010, T6020, T6030, T6040, T6050, T6060, T6070, T6080, T6090, T7.165, T7.175, T7.190, T7.210, T7.225, T7030, T7040, T7050, T7060, T7070, TM115, TM120, TM125, TM130, TM135, TM140, TM150, TM155, TM165, TM175, TM190, TS100, TS100A, TS110, TS110A, TS115, TS115A, TS125A, TS135A, TS90

Coduri produs echivalente OEM; 0.900.1289.2, 82003697, 01161137, 01164015, 3611893M1, 380/01164015, 90009048, 90012892, MN9/90012892
