Cap de Bara 128609A1

Cap de bară pentru direcție agricolă

Capul de bară 128609A1 Starline este o componentă robustă pentru sistemul de direcție al utilajelor agricole Case-IH, concepută pentru transmiterea precisă a mișcării între bara de direcție și ansamblul fuzetei. Construcția rezistentă, conul cu dimensiuni de 24,5–28 mm și filetul UNF stânga/dreapta permit un montaj sigur și reglaje precise ale geometriei direcției.

Informații generale și utilizare

Capul de bară 128609A1 este utilizat în sistemele de direcție ale tractoarelor și utilajelor agricole Case-IH, unde componentele sunt supuse permanent vibrațiilor, șocurilor și sarcinilor variabile. Piesa contribuie la transferul corect al mișcării de la mecanismul de direcție către roată, ajutând la menținerea stabilității și a controlului în timpul lucrărilor agricole.

În exploatarea pe teren denivelat, în condiții de praf, noroi sau la utilizarea unor echipamente care solicită puntea față, capul de bară trebuie să reziste la sarcini mecanice repetate. Alegerea unui model cu dimensiuni corecte și filet compatibil este esențială pentru eliminarea jocurilor și pentru evitarea uzurii premature a celorlalte componente ale direcției.

Caracteristici principale

• Aplicație: sistem de direcție pentru tractoare și utilaje agricole.
• Compatibilitate: modele și aplicații Case-IH, cu verificarea prealabilă a dimensiunilor.
• Producător: Starline, marcă specializată în componente pentru direcție.
• Filet: tip Inch UNF, cu filet stânga/dreapta pentru reglaj.
• Con: 24,5–28 mm, pentru fixare fermă în locașul de montaj.
• Reglaj precis: permite ajustarea eficientă a convergenței și alinierii direcției.
• Construcție robustă: proiectată pentru vibrații, șocuri și utilizare intensă în câmp.
• Greutate: 3,40 kg.

Compatibilitate și montaj

Capul de bară este listat ca piesă compatibilă pentru gama Case-IH, însă potrivirea finală trebuie confirmată înainte de comandă și instalare. Se recomandă compararea filetului TA1, a filetului TA2, a diametrului conului și a dimensiunilor generale cu piesa existentă sau cu specificațiile utilajului.

Filetul UNF stânga/dreapta facilitează reglarea lungimii ansamblului și permite ajustarea geometriei direcției fără demontări repetate. Înainte de montaj, locașul conic trebuie curățat, iar suprafețele de contact trebuie verificate pentru deformări, coroziune sau urme excesive de uzură.

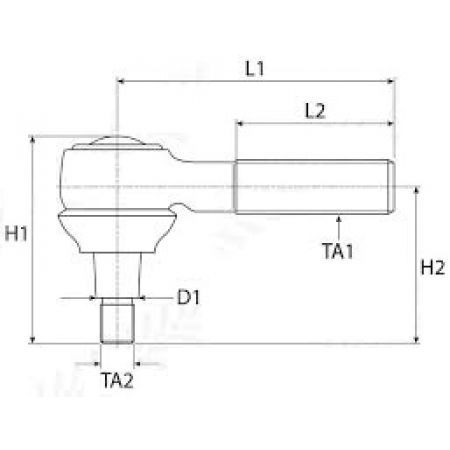

Detalii tehnice

Caracteristică	Specificație
Cod piesă	128609A1
Producător	Starline
Tip filet	Inch (UNF)
Filet TA1	1 1/4 UNF stânga
Filet TA2	7/8 UNF dreapta
Con	24,5–28 mm
Lungime totală L1	315 mm
Lungime filet L2	110 mm
Înălțime H1	106 mm
Înălțime H2	65 mm
Greutate	3,40 kg

Rol în direcție și performanță

Capul de bară 128609A1 funcționează ca element de legătură între bara de direcție și fuzetă sau mecanismul de comandă al roții. Prin transmiterea controlată a mișcării, acesta contribuie la răspunsul corect al direcției, la stabilitatea utilajului și la menținerea traiectoriei în timpul deplasării.

Conul de 24,5–28 mm asigură o așezare fermă în locaș atunci când piesa este montată corect, iar combinația de filet stânga/dreapta permite reglarea rapidă a convergenței. O geometrie corectă a direcției poate reduce uzura neuniformă a anvelopelor, efortul transmis în volan și solicitarea articulațiilor din ansamblu.

Beneficii în exploatare

• Ajută la restabilirea preciziei direcției pe utilajele agricole compatibile.
• Oferă rezistență la vibrații, șocuri și solicitări specifice lucrului în câmp.
• Permite reglaje precise datorită filetării UNF stânga/dreapta.
• Contribuie la reducerea jocurilor din sistemul de direcție.
• Poate susține uzura uniformă a anvelopelor atunci când geometria este reglată corect.
• Reprezintă o soluție practică pentru înlocuirea unei componente uzate la tractoare Case-IH.

Recomandări și avertizări

Înainte de instalare, verificați starea filetului, a conului, a piulițelor și a componentelor învecinate. După montaj, strângerea trebuie realizată conform cerințelor tehnice ale utilajului, iar geometria direcției trebuie verificată și reglată dacă este necesar.

Dacă sunt observate joc în volan, bătăi la virare, instabilitate la deplasare sau uzură neuniformă a anvelopelor, inspectați întregul ansamblu de direcție. Capetele de bară, bieletele, articulațiile și bucșele foarte uzate pot reduce durata de viață a piesei noi, chiar dacă aceasta este montată corect.

Întrebări frecvente

• Este reglabil?
  Da. Filetul UNF stânga/dreapta permite ajustarea precisă a lungimii ansamblului și a geometriei direcției.
• Este compatibil Case-IH?
  Da, piesa este destinată aplicațiilor Case-IH, însă compatibilitatea finală trebuie verificată prin compararea filetelor TA1 și TA2, a conului și a dimensiunilor generale.
• Ce indică uzura?
  Jocul în volan, bătăile la virare, instabilitatea utilajului și uzura neuniformă a anvelopelor pot indica uzura capului de bară sau a altor articulații.
• Ce con are?
  Capul de bară 128609A1 are un con cu dimensiuni cuprinse între 24,5 și 28 mm.
• Ce filet folosește?
  Folosește filet Inch UNF: 1 1/4 UNF stânga pentru TA1 și 7/8 UNF dreapta pentru TA2.

Cap de Bara 128609A1 compatibil cu:

Compatibil cu marcă utilaj Case-IH:

Tip utilaj/tractor: 7110 Magnum, 7120 Magnum, 7130 Magnum, 7140 Magnum, 7150 Magnum, 7210 Magnum, 7220 Magnum, 7230 Magnum

Codurii OEM ; 128609A1, 87714448, 38702655, 25/491-27, 24.5/28/320, STR-20A360
