Buton pornire 060509204

Detalii tehnice și utilizare

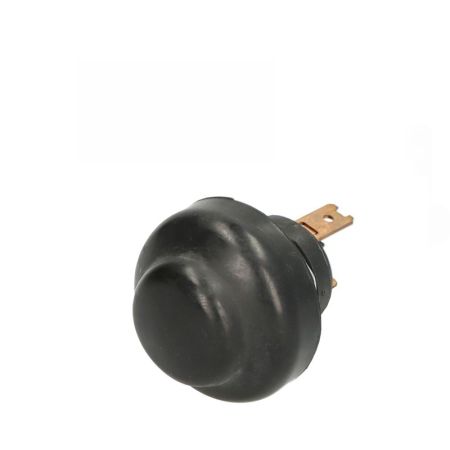

Buton pornire 060509204 este o piesă electrică robustă, destinată acționării demarorului pe tractoare și utilaje agricole din gamele Case-IH, John Deere, Claas (Harvesting) și Steyr. Fabricat de Bepco, acest buton oferă o comandă fermă la apăsare și o funcționare stabilă în condiții de lucru solicitante, inclusiv vibrații și praf.

Pentru o instalare rapidă și corectă, este esențial să verificați diametrul găurii de montaj și grosimea panoului de bord. Dimensiunile de mai jos sunt conforme cu desenul tehnic al producătorului și ajută la evitarea jocului în bord sau a montajului forțat.

Rol și compatibilitate în utilaj

Butonul are rolul de a închide circuitul de comandă al pornirii, trimițând semnalul către sistemul de demaraj. Este potrivit pentru instalații electrice de 12V / 24V DC, fiind o alegere practică pentru utilaje agricole profesionale care lucrează sezonier sau intensiv.

Compatibilitatea este orientată către aplicații din zona de tractoare și utilaje Case-IH, Claas (Harvesting), John Deere și Steyr, unde se cere o comandă manuală sigură. Pentru potrivire perfectă, comparați dimensiunile și tipul de conexiune cu piesa existentă.

Caracteristici principale

• Cod produs: 060509204 (Bepco)
• Alimentare: 12V / 24V DC
• Curent maxim: 20 A (12V) / 15 A (24V)

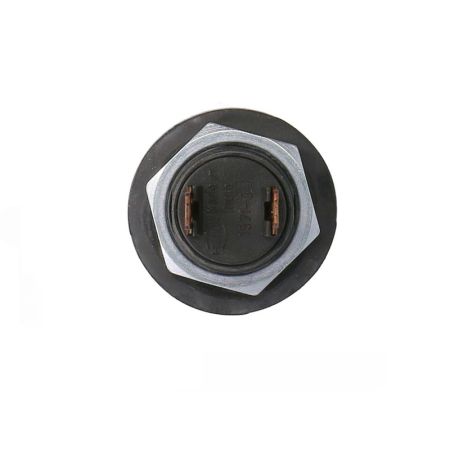

• Conectare: 2 pini, cu ștecher inclus
• Culoare: negru; Greutate: 0,02 kg
• Fixare stabilă prin înșurubare, potrivită pentru vibrații

Dimensiuni și montaj în panou

Acest model este proiectat pentru montaj în panou de bord, cu flanșă frontală vizibilă și corp interior compact. Respectarea grosimii maxime admise a panoului previne tensionarea carcasei și asigură o apăsare uniformă.

Nr.	Caracteristică	Valoare	Observații
1	Diametru exterior flanșă	Ø 35 mm	Partea frontală vizibilă
2	Diametru corp interior	Ø 21.5 mm	Zona de montaj efectivă
3	Diametru cap / buton	Ø 22.3 mm	Vedere laterală dreapta
4	Lungime totală	39 mm	De la flanșă la capătul terminal
5	Grosime maximă panou	MAX 4 mm	Grosime admisă pentru montaj

Notă tehnică: toate dimensiunile sunt exprimate în milimetri (mm) și respectă desenul tehnic al producătorului. Grosimea maximă a panoului admisă pentru montaj pe tractoare și utilaje este de 4 mm.

Specificații electrice și fiabilitate

Butonul 060509204 este proiectat pentru sarcini ridicate și comenzi repetate, având contacte dimensionate pentru curenți specifici aplicațiilor de pornire. Conectarea rapidă cu ștecher inclus reduce timpul de intervenție și ajută la realizarea unui contact sigur.

Parametru tehnic	Detalii Buton 060509204
Tensiune de lucru	12V / 24V DC
Sarcina maximă (12V/24V)	20 A / 15 A
Număr pini / tip	2.0 buc / cu ștecher inclus
Greutate / culoare	0,02 kg / negru

Construcție, performanță și beneficii

Un buton de pornire uzat sau cu contacte oxidate poate provoca porniri dificile și întreruperi intermitente, mai ales în perioadele reci sau la utilaje cu vibrații mari. Înlocuirea cu modelul Bepco oferă un contact electric ferm la fiecare apăsare și contribuie la menținerea utilajului în stare de lucru, inclusiv pentru sezonul 2026.

Fixarea prin înșurubare ajută la stabilitate în bord, iar dimensiunile compacte permit integrarea curată în panourile standard. Prin reacția imediată la apăsare, operatorul obține control mai bun asupra pornirii și reduce riscul de comenzi ratate.

Avertizări și recomandări de service

Înainte de montaj, opriți alimentarea și verificați starea cablajului din spatele bordului. Se recomandă curățarea conexiunilor și prevenirea coroziunii pentru a proteja circuitul de pornire și pentru a evita încălzirea contactelor.

Respectați grosimea maximă a panoului de MAX 4 mm și confirmați diametrul găurii de montaj conform dimensiunilor. După instalare, testați funcționarea la rece și verificați fixarea pentru a elimina orice joc.

Întrebări frecvente (FAQ)

• Este compatibil cu 12V și 24V? Da, funcționează la 12V / 24V DC, în limitele de curent specificate.
• Ce curent suportă butonul? Până la 20 A la 12V și 15 A la 24V, conform specificațiilor.
• Ce trebuie măsurat înainte de montaj? Diametrul găurii, grosimea panoului (maxim 4 mm) și spațiul pentru lungimea totală de 39 mm.

Buton pornire 060509204 compatibil cu:

Compatibil cu marcă utilaj Case-IH:	Tip utilaj/tractor: 1070 N JX, 1075 N JX, 1095 N JX, 55 AVJ, 60 AVJ, 60 VJ, 70 AVJ, 70 VJ, 80 VJ, JX 1060 C, JX 1060 V, JX 1070 C, JX 1070 V, JX 1075 C, JX 1075 V, JX 1085 C, JX 1095 C, JX 1095 V
Compatibil cu marcă utilaj Claas - Harvesting:	Tip utilaj/tractor: Avero 160, Avero 240, Commandor 116 CS, Commandor 228 CS, Dominator 108, Dominator 108 S, Dominator 108 SL, Dominator 108 VX, Dominator 118, Dominator 118 SL Maxi, Dominator 128 VX, Dominator 38, Dominator 38 S, Dominator 48, Dominator 48 S, Dominator 48 SP, Dominator 58, Dominator 58 Classic, Dominator 58 S, Dominator 58 SP, Dominator 68, Dominator 68 RSR, Dominator 68 S, Dominator 78, Dominator 78 S, Dominator 88, Dominator 88 SL, Dominator 88 S, Dominator 88 S Maxi, Dominator 88 SL Maxi, Dominator 88 VX, Dominator 98, Dominator 98 S, Dominator 98 SL, Dominator 98 SL Maxi, Dominator 98 VX, Medion, Medion 310, Medion 320, Medion 330, Medion 340, Medion 360, Mega 202, Mega 202 II, Mega 203, Mega 203 II, Mega 204, Mega 204 II, Mega 208, Mega 208 II, Mega 218, Mega 218 II, Mega 350, Mega 360, Mega 370, Tucano 300, Tucano 320, Tucano 330, Tucano 340, Tucano 400, Tucano 420, Tucano 430, Tucano 440, Tucano 450, Tucano 460, Tucano 470, Tucano 480
Compatibil cu marcă utilaj John Deere:	Tip utilaj/tractor: 1020, 1030, 1040, 1120, 1130, 1140, 1550, 1630, 1640, 1745, 1750, 1830, 1840, 1850, 1950, 2020, 2030, 2040, 2120, 2130, 2140, 2250, 2450, 2650, 2850, 3030, 3040, 3050, 3120, 3130, 3140, 3350, 3640, 3650, 6100, 6200, 6300, 6400, 830, 930, 940
Compatibil cu marcă utilaj Steyr:	Tip utilaj/tractor: 360 Kompakt, 370 Kompakt, 375 Kompakt

Coduri produs echivalente OEM; 4998876, 5127281, 5127282, 60509204, 710203290, 8220690, 9462972, AL17684, X 830 240 020, X830240020, 0 605092 04, 0008220690, 060509204, 082 206 90, 08220690, 2617684AL, 3597562M1, 17.153.000.01, 1026240, 1026241, 1483C, B168836
