Acumulator diafragma 11338690

Producător: Dana sapce

Acumulatorul diafragmă 11338690 este o componentă hidraulică destinată stabilizării presiunii și amortizării pulsațiilor din instalațiile de pe utilaje agricole și echipamente mobile. Prin separarea gazului de fluid cu o diafragmă elastică, piesa contribuie la protecția pompei, a distribuitoarelor și a furtunurilor împotriva șocurilor de presiune.

Acumulator diafragmă pentru sisteme hidraulice

Acest model este proiectat pentru aplicații unde se cere răspuns rapid la variații de debit și presiune, păstrând în același timp o rezervă de energie hidraulică. Este potrivit pentru circuite de ridicare, suspensie, frânare hidraulică, compensare vibrații și menținerea presiunii în regim de lucru intermitent.

Caracteristici principale

• Presiune maximă: 210 bar
• Preîncărcare: 20 bar
• Volum util: 1,4 L

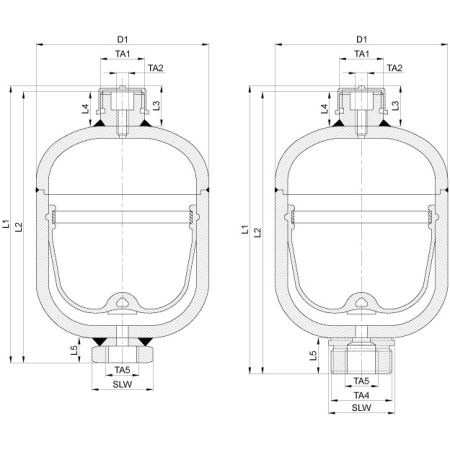

• Dimensiuni cheie: L1 225 mm, L2 220 mm, L4 24 mm, L5 43 mm
• Racorduri: TA1 M28 x 1.5, TA4 M27 x 2.0
• Diametru: D1 150 mm

Rol și utilizare în echipament

În exploatarea agricolă, acumulatoarele cu diafragmă reduc efectul de „lovitură de berbec” și netezesc pulsațiile provenite de la pompele cu pistoane sau angrenaje. Prin această funcție, se obține o funcționare mai lină a cilindrilor hidraulici și o stabilitate mai bună a implementelor, mai ales la schimbări rapide de sarcină.

Construcție și funcționare

Construcția cu diafragmă asigură separarea sigură dintre gazul de preîncărcare și ulei, limitând riscul de aerare a circuitului. Volumul de 1,4 L oferă o capacitate eficientă de stocare a energiei, iar preîncărcarea de 20 bar ajută la răspuns rapid în faza inițială de compensare.

Performanță și beneficii

Prin amortizarea vârfurilor de presiune până la limita de 210 bar, acumulatorul contribuie la reducerea uzurii componentelor și la creșterea fiabilității sistemului. De asemenea, poate îmbunătăți confortul operatorului prin reducerea vibrațiilor transmise de circuit către structura utilajului.

Compatibilitate și recomandări

Compatibilitatea se stabilește în funcție de presiunea de lucru a instalației, volumul necesar și tipul de racorduri (M28 x 1.5 și M27 x 2.0). Se recomandă verificarea spațiului de montaj pe utilaj, având în vedere dimensiunile L1, L2 și diametrul D1.

Atenționări importante

Montajul și încărcarea cu gaz trebuie realizate doar de personal calificat, cu echipamente adecvate, deoarece lucrul la presiuni înalte implică riscuri. Nu depășiți presiunea maximă de 210 bar și verificați periodic preîncărcarea de 20 bar conform procedurilor de mentenanță.

Detalii tehnice

Presiune max.	210 bar
Preload	20 bar
L1	225 mm
L2	220 mm
L4	24 mm
L5	43 mm
TA1	M28 x 1.5
TA4	M27 x 2.0
D1	150 mm
Volum	1,4 L

Disponibilitate

Produs disponibil la comandă, cu termen estimat de livrare 3–5 zile. Pentru o alegere corectă, este recomandat să comparați parametrii de presiune, racordurile și volumul cu cerințele instalației hidraulice.

Întrebări frecvente

• La ce folosește? Reduce șocurile de presiune și stabilizează funcționarea circuitului hidraulic.
• Este critică preîncărcarea? Da, valoarea de 20 bar influențează răspunsul și eficiența acumulării energiei.
• Ce verific înainte? Presiunea de lucru, racordurile TA1/TA4 și spațiul de montaj conform dimensiunilor L1, L2 și D1.

Acumulator diafragma 11338690 compatibil cu:

Compatibil cu marcă utilaj Claas / Renault:

Tip utilaj/tractor: 810 Axion, 820 Axion, 830 Axion, 840 Axion, 850 Axion

Codurii produs: 11338690, 750.26.601.02
